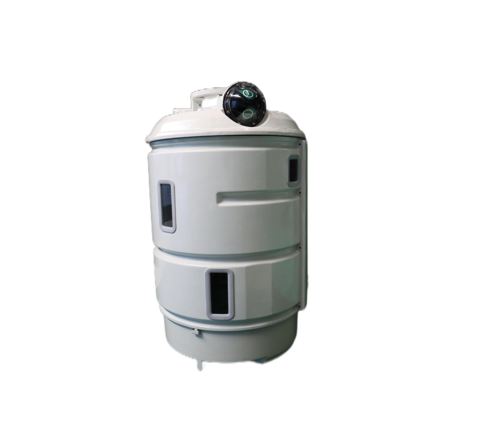

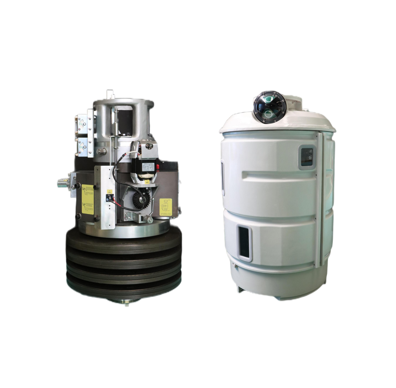

Mekanisme Pengoperasian Pegas Cakram Hidraulik CYD-4 (Lengkap)
1. Mekanismenya menggunakan pegas cakram sebagai media penyimpan energi dan oli hidrolik sebagai media transmisi, sehingga mudah memperoleh tekanan tinggi dan struktur kompak;
2. Operasi pembukaan dan penutupan mengandalkan transmisi hidrolik, dengan kebisingan pengoperasian yang rendah dan buffering yang halus;
3. Daya pengoperasian tinggi, kecepatan penutupan dan pembukaan tinggi, tindakan cepat, dan respons sensitif;
4. Desain pipa terintegrasi
5.Komposisi enam modul
6. Persyaratan untuk proses manufaktur yang kompleks, bahan, dan akurasi pemrosesan sangat tinggi
7. Struktur pemasangannya sederhana, dan bodi serta mekanisme hidrolik terhubung langsung
Deskripsi Produk

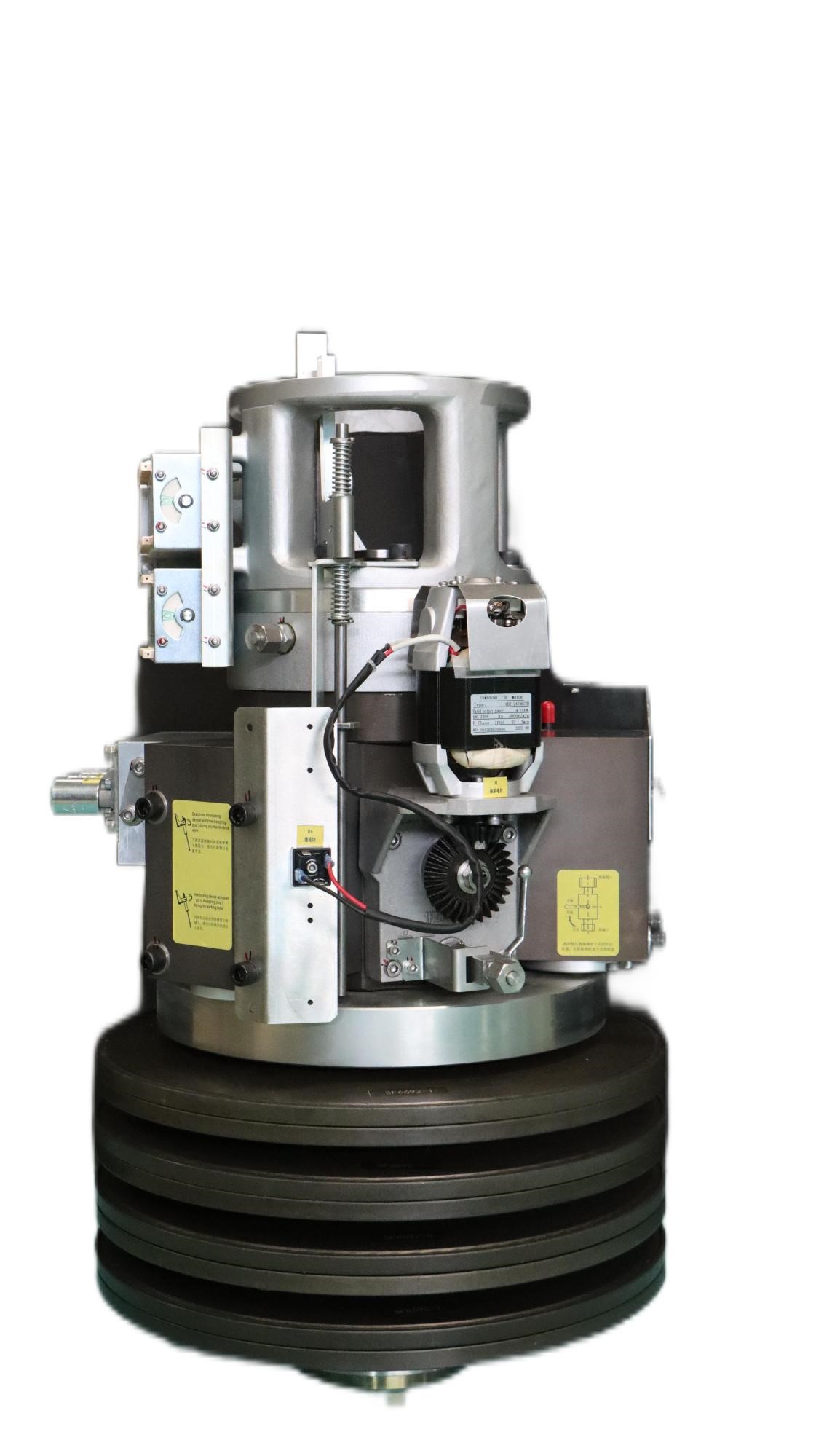

Mekanisme pengoperasian pegas cakram hidrolik seri CYD-4 menggunakan pegas cakram sebagai komponen penyimpan energi. Pegas cakram memiliki karakteristik gaya yang sangat baik, tidak terpengaruh oleh suhu lingkungan, menyimpan energi dalam jumlah besar, dan memiliki karakteristik gaya halus. Strukturnya mengadopsi desain modul terintegrasi tanpa sambungan pipa. Mengadopsi desain struktur penyegelan canggih, sistem penyegelan dinamis dan statis canggih, dan sistem penyangga hidraulik terintegrasi internal, sistem ini memiliki tekanan tinggi, struktur kompak dan kompak, daya pengoperasian tinggi, serta kinerja yang stabil dan andal. Terutama cocok untuk aplikasi tegangan tinggi dan arus tinggi di GIS tingkat tegangan 252kV-1000KV dan pemutus sirkuit tangki.
Parameter Teknis Produk
1. Pekerjaan pengoperasian membuka gerbang di bawah tekanan penguncian: 5400-5800J
2. Operasi penutupan bekerja di bawah tekanan pemblokiran penutupan: 2200J
3. Tegangan pengenal motor DC220V/AC220V atau DC110V/AC110
4. Nilai daya motor: 470W-660W
5. Waktu penyimpanan energi pemutusan tegangan terukur <34 detik
6. Waktu penyimpanan energi penutupan tegangan terukur＜16 detik
7. Pukulan mekanisme 230±1mm
8. Tekanan awal katup pengaman 81,5±1MPa
9. Menutup tekanan pemblokiran 47±1MPa
10. Tekanan pemblokiran rem terpisah 37,5±1MPa
Skenario Aplikasi
Umum: Dalam/Luar Ruangan
Kelembaban udara sekitar: batas atas+60 ℃, batas bawah -30 ℃.
Ketinggiannya tidak melebihi 3000m.
Tekanan angin tidak melebihi 700Pa (setara dengan kecepatan angin 34m/s)
Tidak ada kebakaran, bahaya ledakan, polusi parah, gas korosif, atau getaran parah.
Spesial: Dapat disesuaikan dengan kebutuhan aktual, seperti ketinggian, suhu rendah, panas, lembab, dll.
