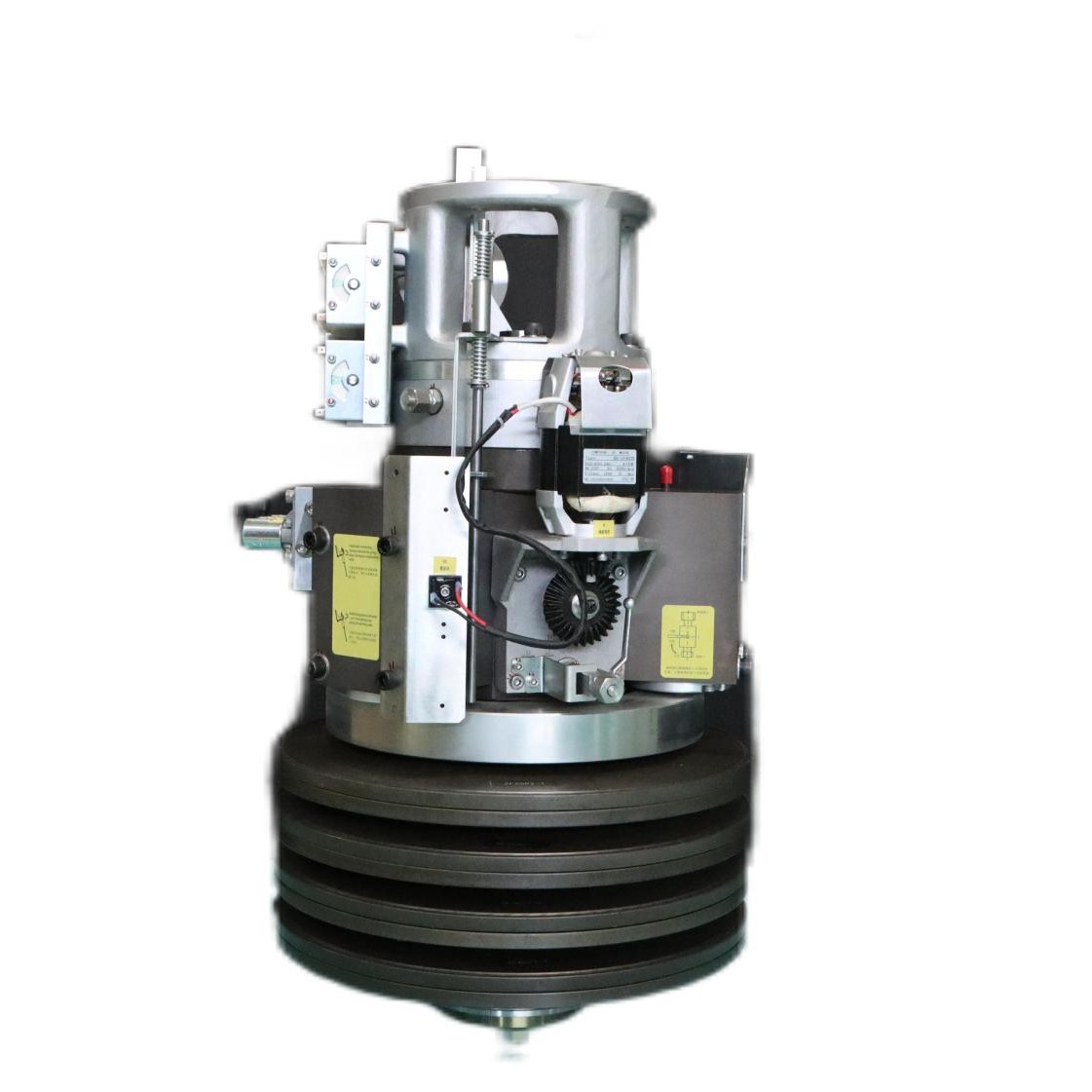

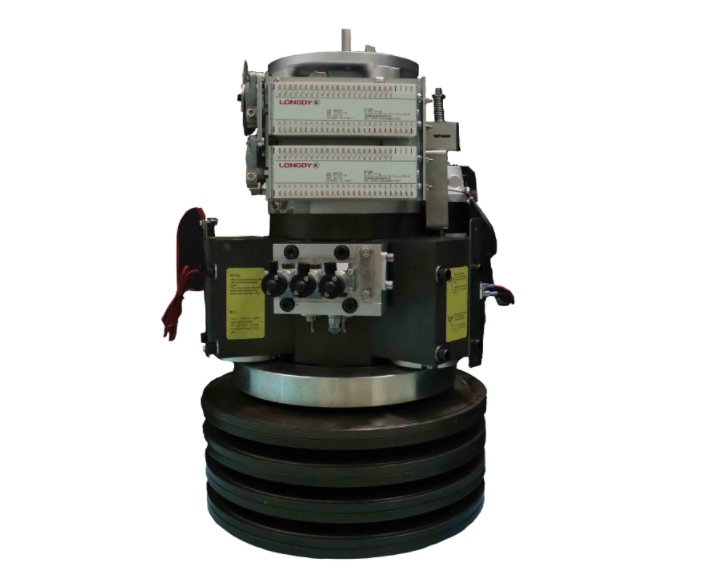

Mekanisme Pengoperasian Pegas Cakram Hidraulik CYD-4.6 (Tipe Diperpanjang)

1. Mekanismenya menggunakan pegas cakram sebagai media penyimpan energi dan oli hidrolik sebagai media transmisi, sehingga mudah memperoleh tekanan tinggi dan membuat strukturnya kecil dan kompak.

2. Tindakan cepat, respons sensitif, daya keluaran besar, bebas pengoperasian dan pemeliharaan, kebisingan pengoperasian rendah, keandalan tinggi, pencocokan karakteristik keluaran yang baik, dan karakteristik beban pemutus sirkuit.

3. Desain perpipaan terintegrasi

4.Enam modul

5. Struktur kompleks, proses manufaktur, bahan, persyaratan presisi pemrosesan sangat tinggi

Hubungi sekarang Surel Ada apa

Rincian Produk

Deskripsi Produk

Aktuator pegas cakram hidrolik CYD-4.6 cocok untuk paket produk operasi hubungan mekanis tiga fase dari pemutus sirkuit tegangan tinggi sulfur heksafluorida 252KV-800KV.

Aktuator pegas cakram hidrolik CYD-4.6 adalah struktur terintegrasi silinder penyimpanan energi, silinder kerja, dan katup kontrol, yang mengadopsi silinder penyimpanan energi annular dan teknologi penyegelan canggih, mewujudkan keandalan sistem hidrolik yang tinggi. Produk ini dicirikan oleh prinsip teknis canggih, kinerja mekanik yang baik, dan keandalan yang tinggi.

Parameter Teknis Produk

1. Daya keluaran putus di bawah tegangan pengenal: 8750J

2. Daya keluaran penutupan tegangan terukur: 3795J

3. Nilai tegangan motor: DC220V/AC220V/DC110V

4. Nilai daya motor: 1000W

5. Waktu penutupan: 20-50ms

6. Perpindahan startup katup pengaman di bawah tekanan penguncian penutupan: 118±1mm

7. Perpindahan pompa oli yang berhenti pada tekanan penutupan dan pemblokiran: 116±1mm

Skenario Aplikasi

Tempat instalasi: kotak organisasi dalam dan luar ruangan.

Suhu udara sekitar: batas atas +60℃, batas bawah -30℃. Jika lebih rendah dari -30℃, itu harus ditentukan dalam urutan.

Ketinggian: ≤3000m.

Tekanan angin tidak melebihi 700Pa (setara dengan kecepatan angin 34m/s).

Kelembaban relatif: rata-rata kelembaban relatif harian tidak lebih besar dari 95%, rata-rata kelembaban relatif bulanan tidak lebih besar dari 90% (dalam ruangan); Semprotan garam, kelembaban tinggi dan daerah panas harus dipertimbangkan dalam desain kotak badan efek kondensasi dan curah hujan.
