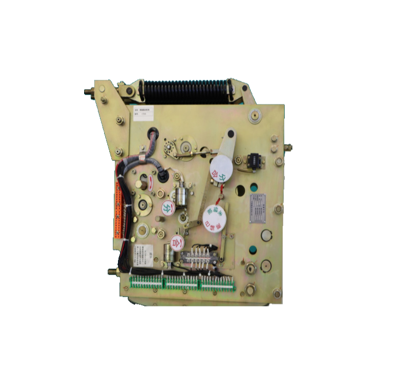

Mekanisme Pengoperasian Pegas CT35F

1. Struktur mekanisme dirancang sebagai struktur sandwich, yang mudah disesuaikan, andal dalam penyimpanan energi, dan mudah dipasang; Ada dua jenis metode penyimpanan energi untuk penutupan mekanisme: listrik dan manual; Ada tiga jenis operasi pembukaan: pembukaan elektromagnet, tripping arus lebih, dan tombol manual.

2. Operasi pembukaan dan penutupan manual, operasi penyimpanan energi, indikasi penghitungan, indikasi pembukaan dan penutupan mekanisme semuanya berada pada permukaan yang sama, sehingga mudah dioperasikan dan digunakan.

3. Penutupannya adalah tipe tarik, dengan kekuatan yang wajar dan stabilitas yang baik.

Hubungi sekarang Surel Ada apa

Rincian Produk

Deskripsi Produk

Mekanisme CT35 merupakan struktur pelat penjepit ganda dengan ukuran keseluruhan lebih kecil. Operasi pembukaan dan penutupan manual, operasi penyimpanan energi, indikasi penghitungan, indikasi buka dan tutup, dan indikasi penyimpanan energi pada mekanisme semuanya ada di satu permukaan, sehingga mudah dioperasikan dan digunakan. Mekanisme ini mengadopsi struktur penyimpanan energi blok yang digerakkan oleh cakar, yang mudah disesuaikan dan dapat diandalkan dalam penyimpanan energi. Mekanismenya dihubungkan ke pemutus arus melalui lengan engkol keluaran dan batang tarik, dan penutupnya adalah tipe tarik, dengan tegangan yang wajar dan stabilitas yang baik. Dapat digunakan untuk mengoperasikan pemutus sirkuit vakum kolom magnetik 35KV-40.5KV SF6.

Parameter Teknis Produk

1. Sudut keluaran mekanisme: 48-50 °

2. Menutup daya 800J-1600J

3. Daya buka 400J-500J

4. Nilai tegangan motor DC/AC220V, DC110V

5. Waktu penyimpanan energi motor ≤ 15 detik

Skenario Aplikasi

Batas atas suhu udara sekitar adalah+40 ℃, dan batas bawah adalah -30 ℃. Ketinggiannya tidak melebihi 3000M, dan kelembapan relatifnya tidak lebih dari 90% setiap bulan. Tingkat polusi udara tidak melebihi Level III di GH5582, dan tekanan angin tidak melebihi 700Pa (setara dengan kecepatan angin 34m/s). Itu dipasang di luar ruangan atau di dalam ruangan, dan dapat disesuaikan sesuai dengan kebutuhan sebenarnya
