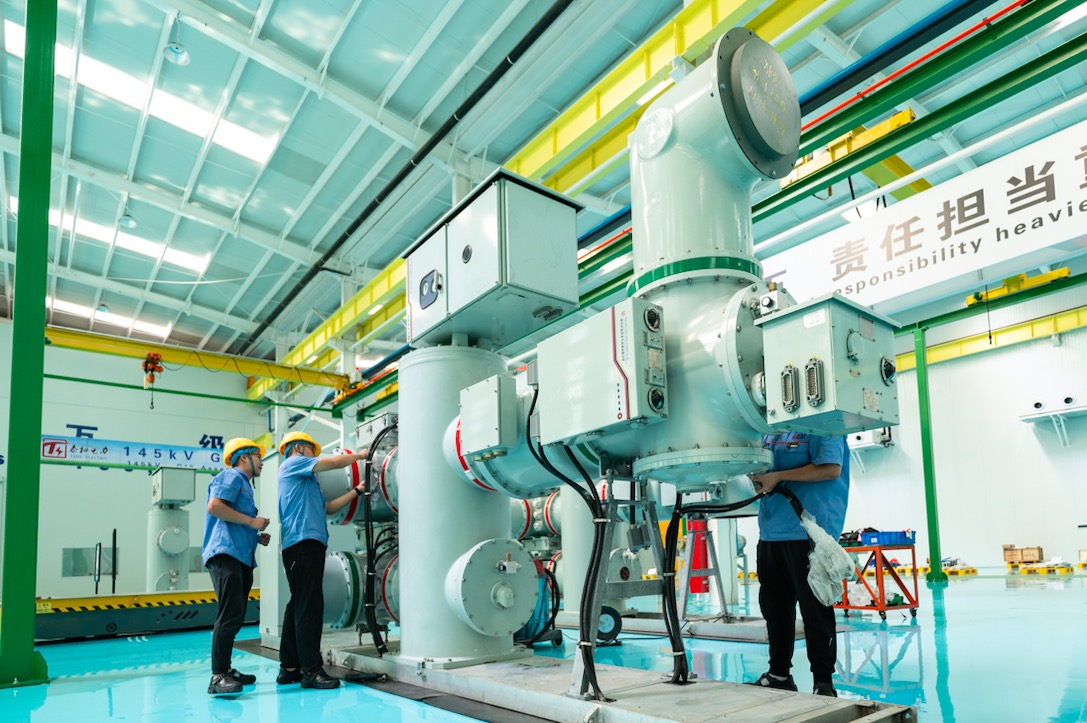

Switchgear tertutup logam berinsulasi gas ZFW K-126/145/252 adalah produk yang dikembangkan secara independen oleh Taihe Electric Power dan memiliki hak kekayaan intelektual;
Pemutus sirkuit ini mengadopsi struktur ruang pemadam busur listrik mandiri yang canggih, dan metode transmisi kerja langsung memastikan efisiensi dan stabilitas transmisi;
Sakelar isolasi dan pentanahan mengadopsi desain standar, dengan kemampuan isolasi yang sangat baik yang memastikan margin yang memadai untuk impuls petir, frekuensi daya, dan pelepasan parsial;
Sakelar pentanahan cepat/lambat memiliki struktur yang sederhana dan andal, menggunakan metode transmisi kerja langsung;
Pengelasan cangkang dan mekanisme pengoperasian diproduksi di dalam perusahaan, sehingga menjamin kualitas dan konsistensi yang optimal;
Kapasitas hubung singkat, tingkat isolasi, dan kapasitas daya hantar arus semuanya lebih tinggi daripada standar nasional, sehingga menjadi yang terdepan di industri ini;
Selain pemutus sirkuit, SF6 atau gas campuran dapat dipilih sebagai media isolasi, dan juga dapat digunakan sebagai peralatan sakelar berinsulasi gas campuran.

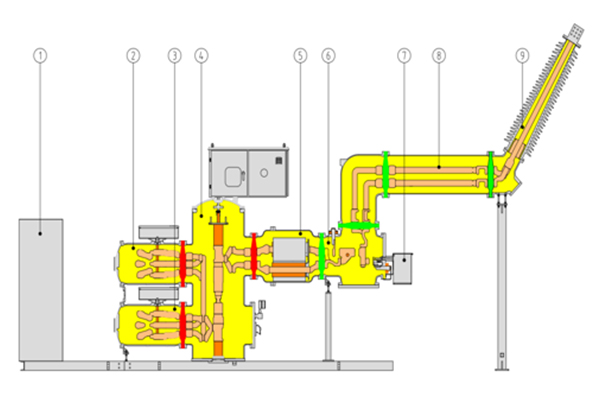

1-Kabinet kontrol
2. Sakelar busbar tiga posisi
3-Sakelar busbar dua posisi
4-Pemutus sirkuit
5-Transformator Arus
6. Sakelar saluran tiga posisi
7-Sakelar pembumian cepat/lambat
8-Busbar
9-Bushing
ZFW-145 Panel Sakelar Tertutup Logam Berinsulasi Gas (GIS)
TIDAK. |
Barang |
Satuan |
Nilai Referensi |
||
1 |
Nilai Tegangan |
persegi panjang |
126 |
145 |
|
2 |
Nilai Saat Ini |
A |
3150 |
||
3 |
Frekuensi yang Dinilai |
Hz |
50 |
||
4 |
Arus Tahan Jangka Pendek Terukur |
kA/dtk |
April-40 |
||
5 |
Arus Tahan Puncak Terukur |
ka |
100 |
||
6 |
Tegangan Tahan Frekuensi Daya (Fase-ke-Tanah, Antar-Fase / Port Pemutus) |
persegi panjang |
230/230+73 |
275/275+84 |
|
7 |
Tegangan Tahan Impuls Petir (Fase-ke-Tanah, Antar-Fase / Port Pemutus) |
persegi panjang |
550/550+103 |
650/650+118 |
|
8 |
Pelepasan Sebagian (pada 80% dari tegangan tahan frekuensi daya nominal) |
Seluruh Teluk |
pc |
≤3 |
|
Isolator Tunggal |
pc |
≤2 |
|||
9 |
Tekanan Gas SF₆ Terukur (pada 20℃) |
Pemutus Arus |
MPa |
0.6 |
|
Transformator Tegangan, Penangkal Petir |
MPa |
0.5 |
|||
Yang lain |
MPa |
0.4 |
|||
10 |
Tingkat Kebocoran Gas SF₆ Tahunan |
% |
≤0,05 |
||
11 |
Pemutus Arus |
Daya Tahan Listrik |
Kali |
24 |
|
Faktor Kutub Pertama |
— |
1.3/1.5 |
|||
12 |
Pemutus |
Tegangan/Arus Pengalihan |
V/A |
100/2000 |
|
13 |
Saklar Pembumian (ES) |
Induksi Elektromagnetik |
kV/A |
6/250 |
|
Induksi Elektrostatis |
kV/A |
20/5 |
|||
ZFW-252 Panel Sakelar Tertutup Logam Berinsulasi Gas (GIS)
TIDAK. |
Barang |
Satuan |
Nilai Referensi |
|
1 |
Nilai Tegangan |
persegi panjang |
252 |
|
2 |
Nilai Saat Ini |
A |
4000 |
|
3 |
Frekuensi yang Dinilai |
Hz |
50 |
|
4 |
Arus Tahan Waktu Singkat Terukur |
ka/dtk |
April-40 |
|
5 |
Arus Tahan Puncak Terukur |
ka |
125 |
|
6 |
Tegangan Tahan Frekuensi Daya (Fase-ke-Tanah, Antar-Fase / Port Pemutus) |
persegi panjang |
460/460+146 |
|
7 |
Tegangan Tahan Impuls Petir (Fase-ke-Tanah, Antar-Fase / Port Pemutus) |
persegi panjang |
1050/1050+206 |
|
8 |
Pelepasan Sebagian (pada 80% dari tegangan tahan frekuensi daya nominal) |
Seluruh Teluk |
pc |
≤3 |
Isolator Tunggal |
pc |
≤2 |
||
9 |
Tekanan Gas SF₆ Terukur (pada 20℃) |
Pemutus Arus |
MPa |
0.6 |
Transformator Tegangan, Penangkal Petir |
MPa |
0.5 |
||
Yang lain |
MPa |
0.4 |
||
10 |
Tingkat Kebocoran Gas SF₆ Tahunan |
% |
≤0,05 |
|
11 |
Pemutus Arus |
Daya Tahan Listrik |
Kali |
22 |
Faktor Kutub Pertama |
— |
1.3 |
||
12 |
Pemutus
|
Tegangan/Arus Pengalihan |
V/A |
300/2400 |
13 |
Sakelar Pembumian (ES)
|
Induksi Elektromagnetik |
kV/A |
15/160 |
Induksi Elektrostatis |
kV/A |
15/10 |
||
