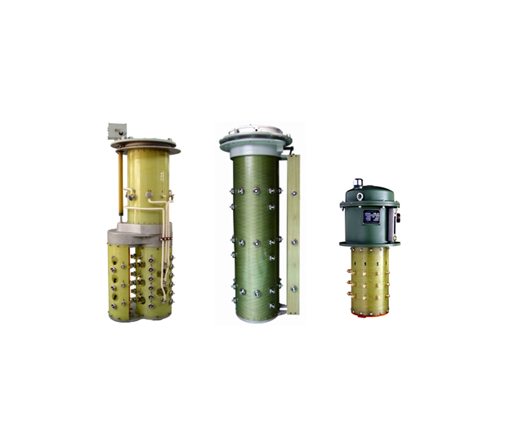

Pengubah Tap Transformer On-load

Sangat cocok untuk pengaturan tegangan titik netral persimpangan Y dan pengaturan tegangan fase tunggal di bagian mana pun. Hal ini ditandai dengan kapasitas pembukaan dan penutupan yang besar, masa kontak yang lama, keandalan kerja yang tinggi, dan cakupan aplikasi yang luas, terutama regulasi linier multi-level dan regulasi kasar dan halus multi-level.

Hubungi sekarang

Rincian Produk

Deskripsi Produk

Pengubah tap on-load THVM cocok untuk pengaturan tegangan transformator daya atau transformator industri dengan tegangan pengenal 35 kV, 63 kV, 110 kV, 150 kV dan 220 kV, dengan arus tembus pengenal maksimum 800 A untuk tiga -fasa dan 1500 A untuk fasa tunggal, dan dengan frekuensi 50 Hz, melalui perubahan posisi tap kumparan pengatur di bawah beban. Pengubah tap on-load THVM adalah gabungan pengubah tap on-load, yang terdiri dari sakelar pengalih dan pemilih tap, yang memiliki kapasitas pemutusan yang besar, masa pakai kontak yang lama, keandalan yang tinggi, dan beragam aplikasi, terutama multi- regulasi linier tahap dan regulasi kasar dan halus multi-tahap, dan cocok untuk digunakan dalam metalurgi, industri kimia, dan transformator industri lainnya dengan berbagai permintaan untuk mengatur tegangan.

Parameter teknik

1. Arus lewat terukur maksimum /A:600A

2. Nilai frekuensi/Hz:50-60

3.Jumlah fase dan metode koneksi: Koneksi Y tiga fase; Koneksi sewenang-wenang satu fase.

4. Tegangan tahap maksimum /V:40000

5. Kapasitas terukur /kVA:1500

6.Menahan kemampuan hubung singkat /kA:

6.1Termostabilisasi /nilai virtual 3s:9

6.2Stabilitas dinamis/nilai puncak:20

7.Jumlah posisi kerja:Desain standar: nada linier maksimum adalah 17 level, dan nada positif dan negatif maksimum atau nada kasar dan halus adalah 35 level.

8.Tingkat isolasi utama /kV

8.1Tegangan tertinggi untuk peralatan:126

8.2Tegangan frekuensi daya(50Hz1 menit):230

8.3 Tegangan penahan impuls (1,2/50μs):550

9.Pemilih ketuk: Menurut tingkat insulasinya, dibagi menjadi empat tingkatan: B, C, D dan DE.

10. Kehidupan mekanis/sepuluh ribu kali:150

11. Kehidupan listrik/sepuluh ribu kali:30

12. Ganti ruang oli

12.1Tekanan kerja:30kPa

12.2Kemampuan penyegelan: 60kPa 24 jam dan 133Pa Vakum bebas bocor.

12.3Perlindungan tekanan berlebih: Penutup peledakan 300±20% kPa Peledakan tekanan berlebih.

12.4Relai gas: Atur kecepatan oli 1m/s±10%
